基本的な光ファイバーの測定方法 （mini・シリーズ）
1. 図1のように、基準ファイバーを光源から光パワーメータにつなげ、光源からの出力を光パワーメータに表示させます。この表示された数値を、P1とします。
（ P1： 基準ファイバーのみを接続したときの、光パワーメータの表示値 ）
図1 例： P1 ＝ -5ｄBｍ
2. 図1の接続から、基準ファイバーと光パワーメータの接続をはずし、そのはずした区間に、図2のように中継アダプタを介して被測定ファイバーを接続します。この時、光パワーメータに基準ファイバーと被測定ファイバーを介した光源出力が表示されます。この時表示された数値を、P2とします。
（ P2： 基準ファイバーと被測定ファイバーを接続した時の、光パワーメータの表示値 ）
図2 例： P2 ＝ -7.5ｄBｍ
3. P1とP2の光パワーメータ表示値の差が被測定ファイバーの減衰量（損失）となります。
計算式：P2-P1＝被測定ファイバーの損失
【例：-7.5ｄBｍ - ( -5ｄBｍ ) = -2.5dB 】
補足：
①基準ファイバーの接続時の光源出力から、被測定ファイバーを接続したことによって、どれだけ出力が落ちたか、この落ちた分が被測定ファイバーの減衰量となります。
②弊社パワーメータには「相対値測定機能」があります。（現行品では216を除く）
この一連の「P2-P1＝被測定ファイバーの損失」の計算を簡略することが出来ます。
基準ファイバーの測定を行った後、REL(dB)スイッチを押して基準値設定し、その後被測定ファイバーの接続を行えば、被測定ファイバーの減衰量を自動的に表示させることが出来ます。
実際の手順：
図1のように接続し、測定 ⇒ REL(dB)を押す ⇒ パワーメータを外します。
外した区間に中継アダプタを介し、図2のように被測定ファイバーを接続します。
これで被測定ファイバーの減衰量が表示されます。
基本的な光ファイバーの測定方法 （ハンディ・シリーズ）

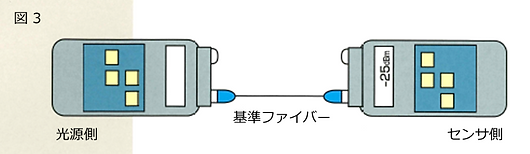

1. 図3のように、基準ファイバーを光源から光パワーメータにつなげ、光源からの出力を光パワーメータに表示させます。この時表示された数値を、P1とします。
（ P1： 基準ファイバーのみを接続したときの光パワーメータの表示値 ）
図3 例： P1 ＝ -25ｄBｍ
2. 図3の接続から、基準ファイバーとセンサ側パワーメータの接続をはずし、そのはずした区間に、図4のように中継アダプタを介し被測定ファイバーを接続します。この時、センサ側パワーメータに基準ファイバーと被測定ファイバーを介した光源出力が表示されます。この時表示された数値を、P2とします。
（ P2： 基準ファイバーと被測定ファイバーを接続した時の光源出力 ）
図4 例： P2 ＝ -27.5ｄBｍ
3. P1とP2の光源出力の差が被測定ファイバーの減衰量（損失）となります。
計算式： P2-P1＝被測定ファイバーの損失
【例：-27.5ｄBｍ - ( -25ｄBｍ) = -2.5dB】
補足：
①基準ファイバーの接続時の光源出力から、被測定ファイバーを接続したことによって、どれだけ出力が落ちたか、この落ちた分が被測定ファイバーの減衰量となります。
②弊社パワーメータには「相対値測定機能」があります。
この一連の「P2-P1＝被測定ファイバーの損失」の計算を簡略することが出来ます。
基準ファイバーの測定を行った後、REL(dB)スイッチを押して基準値設定し、その後被測定ファイバーの接続を行えば、被測定ファイバーの減衰量を自動的に表示させることが出来ます。
実際の手順：
図3のように接続し、測定 ⇒ REL(dB)を押す ⇒ センサ側パワーメータを外します。
外した区間に中継アダプタを介し、図4のように被測定ファイバーを接続します。
これで被測定ファイバーの減衰量が表示されます。
